LLM KV Cache: A Simple Implementation

Introduction¶

在看很多大语言模型的推理代码时，发现有一个非常重要的概念，就是 KV Cache。 这里我们简要介绍一下 KV Cache 的核心原理并给出基于 GPT-2 的代码实现以便于本地复现。 相关的实验和测试代码同样开源在toyllm.

What¶

• 全称是 Key-Value Cache
• 这里的 Key 和 Value 是 Transformer/Attention 中的 Key 和 Value
• 一种空间换时间的优化策略，主要是为了加速大语言模型推理速度
• 作用是缓存模型在推理过程中计算出的中间结果，以便在后续的推理中复用这些结果，从而减少计算量

Why & How¶

目前 LLM 的核心架构都是 Decoder Only 结构 (只用了原始 Transformer 的 Decoder 部分)，其核心结构是基于 Attention 的， 而 Attention 的核心计算是基于query，key和value的矩阵运算。而 KV Cache 就是通过加速 Attention 的矩阵计算来加速整个模型的推理速度。具体来说，是通过缓存key和value的值来避免重复计算，从而减少计算量。那么一个核心的问题就是原始的 Attention 计算中存在哪些重复计算？下面我们将通过数学推导凸显 LLM 推理阶段原始 Attention 的重复计算问题。 在重复计算的问题被凸显出来之后，KV Cache 的实现原理也就显而易见了。 下面的推导主要参考了 Lei Mao 的博客： Transformer Autoregressive Inference Optimization.

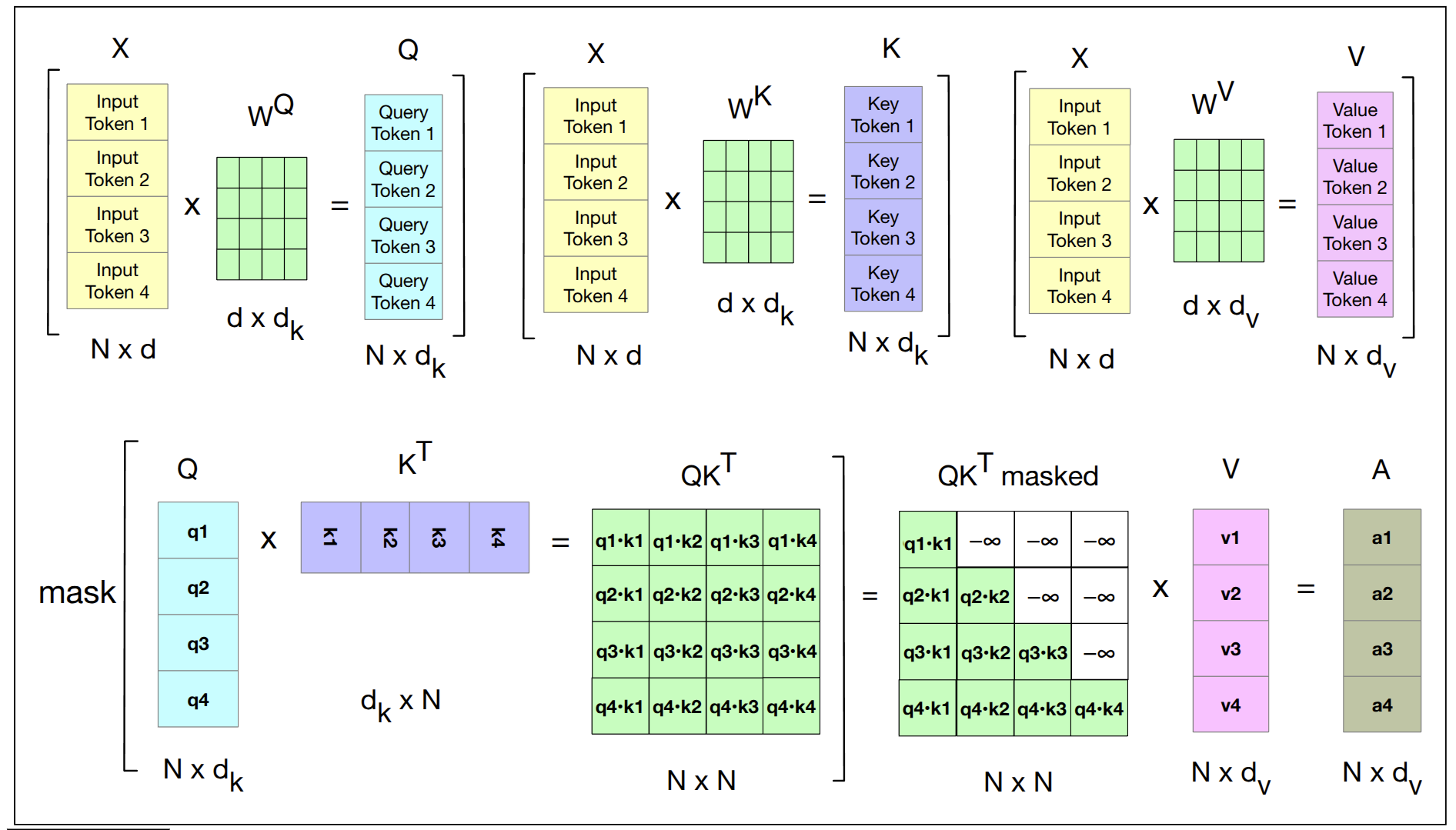

我们先简要回顾一下原始的 Attention 计算过程：

在 LLM 推理阶段 (自回归生成，Auto-regressive Generation)，在第 \(n+1\) 个 token 的生成过程中会做如下计算：

其中\(W^Q \in \mathbb{R}^{d_{\text{model}} \times d_k}\), \(W^K \in \mathbb{R}^{d_{\text{model}} \times d_k}\), \(W^V \in \mathbb{R}^{d_{\text{model}} \times d_v}\)分别是 query，key 和 value 的权重矩阵。

我们将此时的 Attention 结果记为\(Y_n\)，则有：

在生成第 \(n+1\) 个 token 后，其作为新的输入 \(x_{n+1} \in \mathbb{R}^{1 \times d_{\text{model}}}\)进入模型 (自回归生成)， 此时输入张量变为\(X_{n+1} \in \mathbb{R}^{(n+1) \times d_{\text{model}}}\):

此时为了计算下一个生成的 token，我们需要计算 Attention 结果 \(Y_{n+1}\)：

其中，

\(Y_{n+1}\)的计算过程如下：

从上面的推导我们可以看到，\(Y_{n+1}\)可以分解为两部分：

1. 历史 token 的 attention 结果\(Y_n\)，这部分在之前已经计算过
2. 新 token 的 attention 结果\(y_{n+1}\)，这部分需要重新计算

可以看到，在拿到第\(n+1\)个 token 后，我们只需要计算这个新 token 的 attention 结果\(y_{n+1}\)， 因为\(Y_n\)已经计算过了，不需要重新计算。也就是说，在不使用 KV Cache 时，每次生成一个新 token 时，我们都需要：

1. 计算当前输入序列\(X_{n+1}\)完整的 attention 矩阵\(Q_{n+1}K_{n+1}^T\)，计算复杂度为\(O(n^2)\)
2. 对 \(n\) 个 token 重复这个过程，总计算复杂度为\(O(n^3)\)

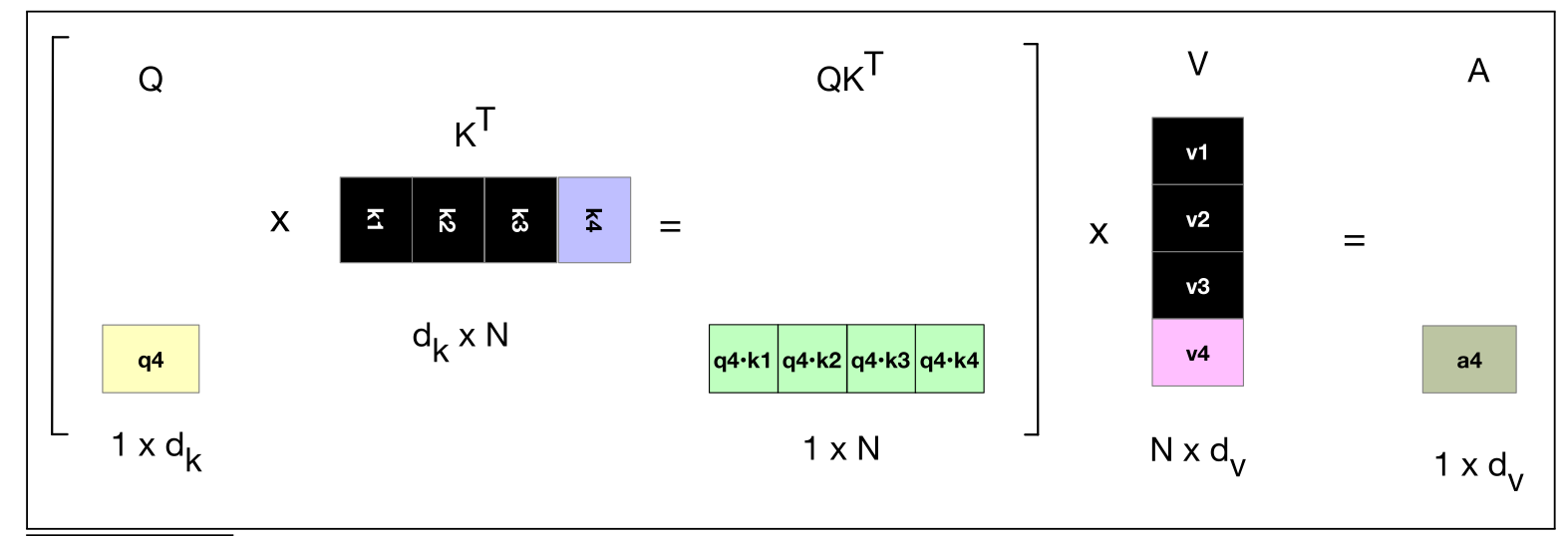

KV Cache 避免重复计算的方式是缓存数据和变更计算流程：缓存数据就是指缓存\(K_n\)和\(V_n\)，变更计算流程就是指在生成新 token 时，只需要计算新 token 的 query 与所有 key 的点积。前者避免了\(K_n\)和\(V_n\)的重复计算，后者避免了\(Y_n\)的重复计算。

所以在使用 KV Cache 后：

1. 计算 attention 矩阵时，只需要计算新 token 的 query 向量与所有 key 向量的点积，再乘以 value 向量，计算复杂度为\(O(n)\)
2. 对 \(n\) 个 token 重复这个过程，总计算复杂度为\(O(n^2)\)

如此一来，我们就将计算复杂度从\(O(n^3)\)降低到了\(O(n^2)\)，这里的\(n\)是输入序列的长度，\(n\)越大，推理加速效果越明显 (当然显存占用也会增加)。

Code¶

代码的实现其实也很简单，我们先来如何变更计算流程来使用 KV Cache。 首先是 generate 方法的变更，这里我们只展示关键的变更部分。 可以看到，这里每次传入的 model_input_tokens 是当前的输入序列，除了首次传入的长度为 prompt_tokens.shape[1] 的序列外， 之后每次传入的序列长度均为cur_pos - prev_pos = 1:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

def generate(
    self,
    prompt: str,
    config: GenerationConfig | None = None,
) -> str:
    ...

    prompt_tokens = ...
    prev_pos = 0
    for cur_pos in range(prompt_tokens.shape[1],
                         prompt_tokens.shape[1] + config.max_new_tokens,
                         ):
        model_input_tokens = prompt_tokens[:, prev_pos:cur_pos]
        with torch.inference_mode():
            # shape: (batch_size, n_tokens, vocab_size)
            logits = self.gpt_model(model_input_tokens, prev_pos)
        logits = logits[:, -1, :]  # shape: (batch_size, vocab_size)

        ...

        next_token_id = ...

        prompt_tokens = torch.cat((prompt_tokens, next_token_id), dim=1)
        # Update the previous position
        prev_pos = cur_pos

    generate_text = token_ids_to_text(prompt_tokens)
    return generate_text

之后我们再深入这里self.gpt_model的实现，这里我们只展示关键的变更部分。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

class MultiHeadAttention(nn.Module):
    def __init__(
        ...
    ) -> None:
        super().__init__()
        ...
        self.use_kv_cache = use_kv_cache
        if use_kv_cache:
            self.kv_cache = KVCache(
                batch_size=1,
                max_seq_len=ctx_len,
                num_kv_heads=n_heads,
                head_dim=self.head_dim,
                dtype=torch.float32,
            )

    def forward(self, x: GPTInnerType) -> GPTInnerType:
        batch_size, num_tokens, _d_in = x.shape

        queries = self.W_query(x)
        keys = self.W_key(x)
        values = self.W_value(x)

        queries = queries.view(batch_size, num_tokens, self.n_heads, self.head_dim)
        keys = keys.view(batch_size, num_tokens, self.n_heads, self.head_dim)
        values = values.view(batch_size, num_tokens, self.n_heads, self.head_dim)

        queries = queries.transpose(1, 2)
        keys = keys.transpose(1, 2)
        values = values.transpose(1, 2)

        if self.use_kv_cache:
            self.kv_cache.update(keys, values)
            keys = self.kv_cache.k_cache[:, :, : self.kv_cache.size, :]
            values = self.kv_cache.v_cache[:, :, : self.kv_cache.size, :]
        ...

最后我们来看 KVCache 的具体实现：

import torch
from torch import nn


class KVCache(nn.Module):
    def __init__(
        self,
        batch_size: int,
        max_seq_len: int,
        num_kv_heads: int,
        head_dim: int,
        dtype: torch.dtype,
    ) -> None:
        super().__init__()
        cache_shape = (batch_size, num_kv_heads, max_seq_len, head_dim)
        self.register_buffer("k_cache", torch.zeros(cache_shape, dtype=dtype), persistent=False)
        self.register_buffer("v_cache", torch.zeros(cache_shape, dtype=dtype), persistent=False)
        self.batch_size = batch_size
        self.cache_pos = 0

    def reset(self) -> None:
        """Reset the cache to zero."""
        self.k_cache.zero_()
        self.v_cache.zero_()
        self.cache_pos = 0

    @property
    def size(self) -> int:
        return self.cache_pos

    def update(self, k_val: torch.Tensor, v_val: torch.Tensor) -> tuple[torch.Tensor, torch.Tensor]:
        """Update KV cache with the new ``k_val``, ``v_val`` and return the updated cache.

        Args:
            k_val (torch.Tensor): Current key tensor with shape [B, H, S, D]
            v_val (torch.Tensor): Current value tensor with shape [B, H, S, D]
        """
        bsz, _, seq_len, _ = k_val.shape
        if bsz > self.k_cache.shape[0]:
            raise ValueError(  # noqa: TRY003
                f"The current cache has been setup with a batch size of {self.k_cache.shape[0]}"  # noqa: EM102
                f", but found new key tensors with batch size {k_val.shape[0]}!"
            )
        assert (self.cache_pos + seq_len) <= self.k_cache.shape[2]  # noqa: S101
        k_out = self.k_cache
        v_out = self.v_cache
        k_out[:, :, self.cache_pos : self.cache_pos + seq_len] = k_val
        v_out[:, :, self.cache_pos : self.cache_pos + seq_len] = v_val
        # forward cache_pos seq_len positions along
        self.cache_pos += seq_len
        return k_out, v_out

注意这里KVCache内部cache的维度：cache_shape = (batch_size, num_kv_heads, max_seq_len, head_dim). 其中，batch_size是模型的 batch size，num_kv_heads是模型的 kv head 的数量，max_seq_len是模型的最大序列长度，head_dim是每个 kv head 的维度。 也就是说，这里会缓存batch 中每个样本的每个 kv head 在每个位置上的 key 和 value(两者均为维度等于head_dim的向量)。

KVCache的update方法会将当前的k_val和v_val更新到缓存中，并返回更新后的缓存。 更新时的操作也很简单，就是把当前的k_val和v_val更新到缓存中对应的位置上：

k_out[:, :, self.cache_pos : self.cache_pos + seq_len] = k_val
v_out[:, :, self.cache_pos : self.cache_pos + seq_len] = v_val
self.cache_pos += seq_len

这里的self.cache_pos表示当前缓存的最后一个位置，seq_len表示当前输入的序列长度。

The end¶

KV Cache 作为一项核心的 LLM 推理优化技术，已经在很多框架中应用，相关优化也在持续进行中。本文难以详尽介绍，故仅从其原始形态管窥一二。

最后，笔者花费了大量时间构思本文，力求简明易懂，但仍未达到理想状态。因拖延已久，决定先行发布，后续有时间再补充修改。
